監看室觀看現場即時影像

---

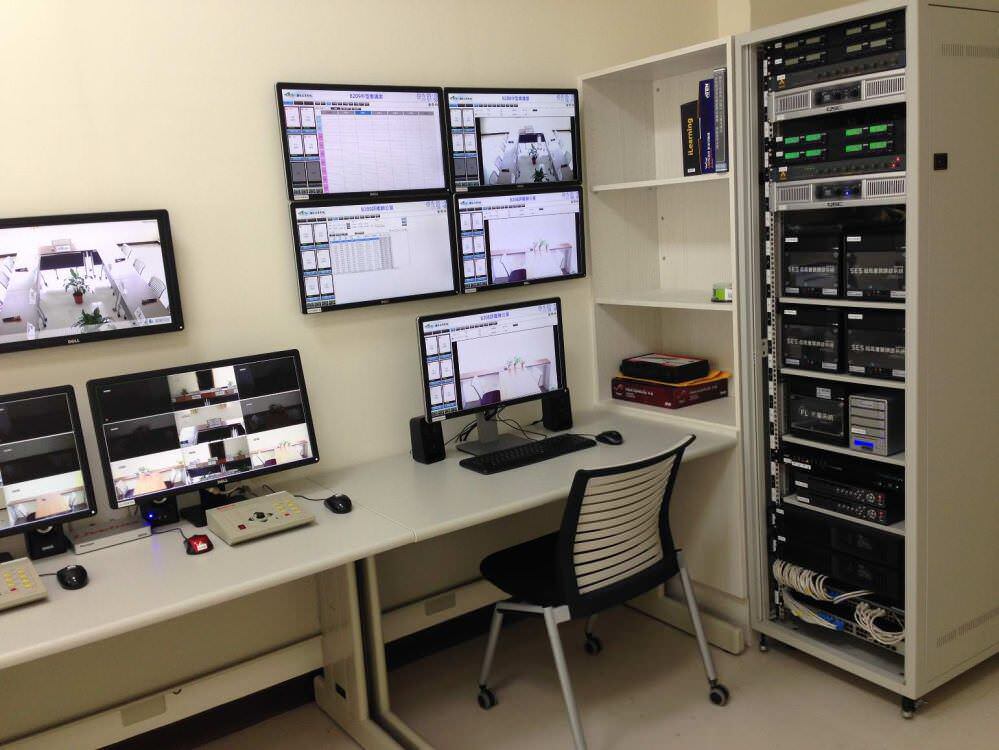

若您需要在如下圖照片的監看室，或稱之為導播室、中控室、副控站、監控室、音控室、審訊室等觀看現場即時影像。

---

1

---

監看室直播系統

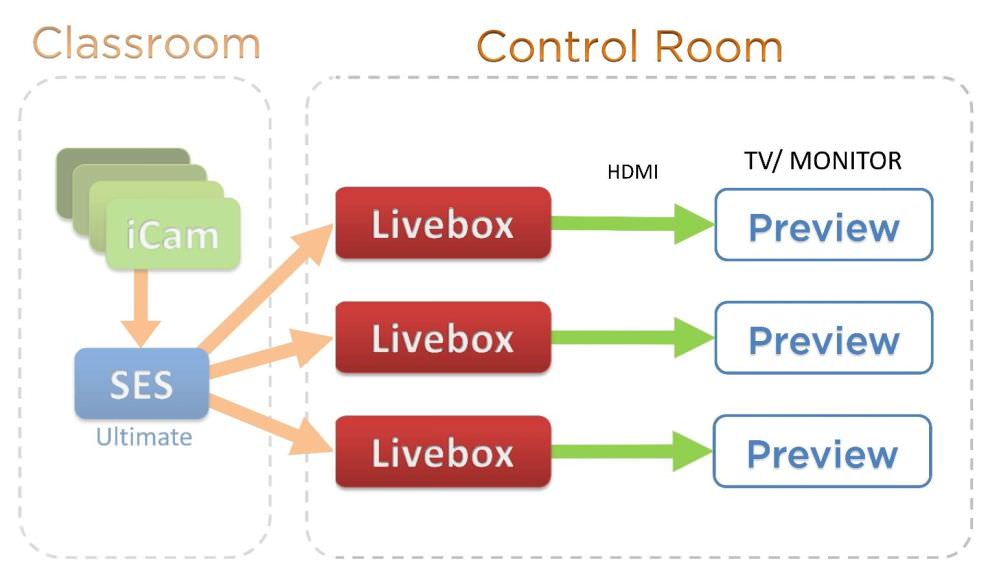

您可以利用 Livebox / Livebox PRO 4K 直播機來達成。簡單來說，如果教室現場有三支 iCam® / iCam® PRO / iCam® Pro Live 攝影機，您需要同時看到這三支攝影機的即時影像，您僅需要三台 Livebox / Livebox PRO 4K 直播機透過 HDMI 線連接電視就可以達成，如下圖所示。

•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

2

---

iFollow® 多機拍攝環境

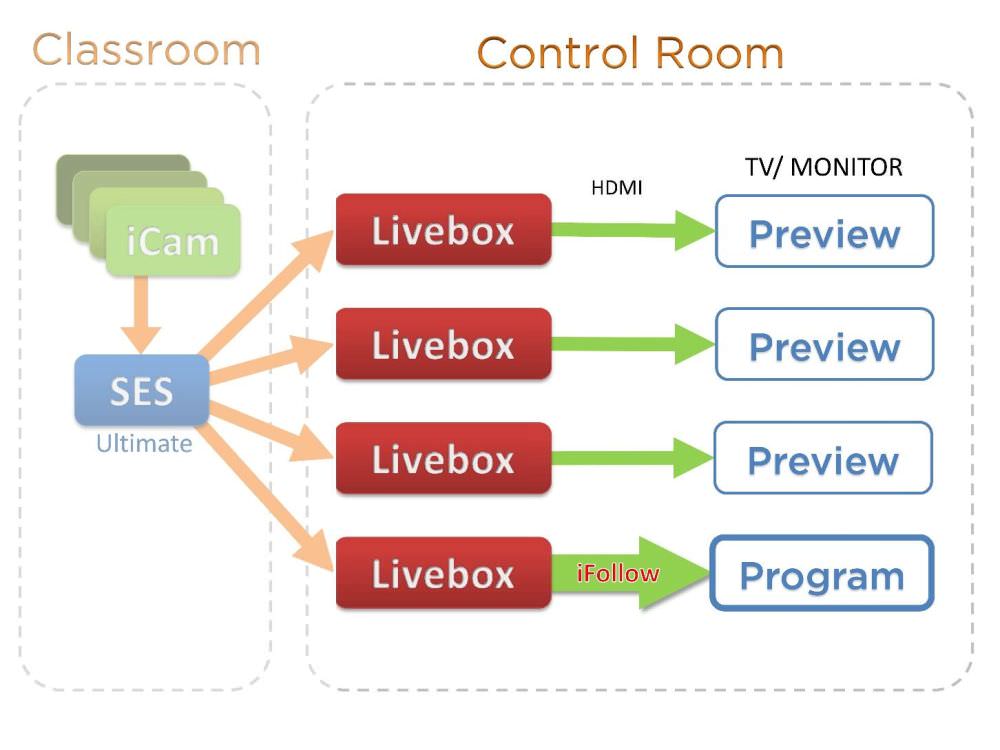

若教室內有使用 iFollow® 自動追蹤多機拍攝技術，您可以再增加一台 Livebox / Livebox PRO 4K 直播機，設定由 SES® 錄課直播系統旗艦版提供 iFollow® 分鏡後的影音串流(PROGRAM)，拍攝畫面切換時，該 Livebox / Livebox PRO 4K 直播機的影像也會隨之更換，架構如下圖所示。

---

3

---

同一教室內直播

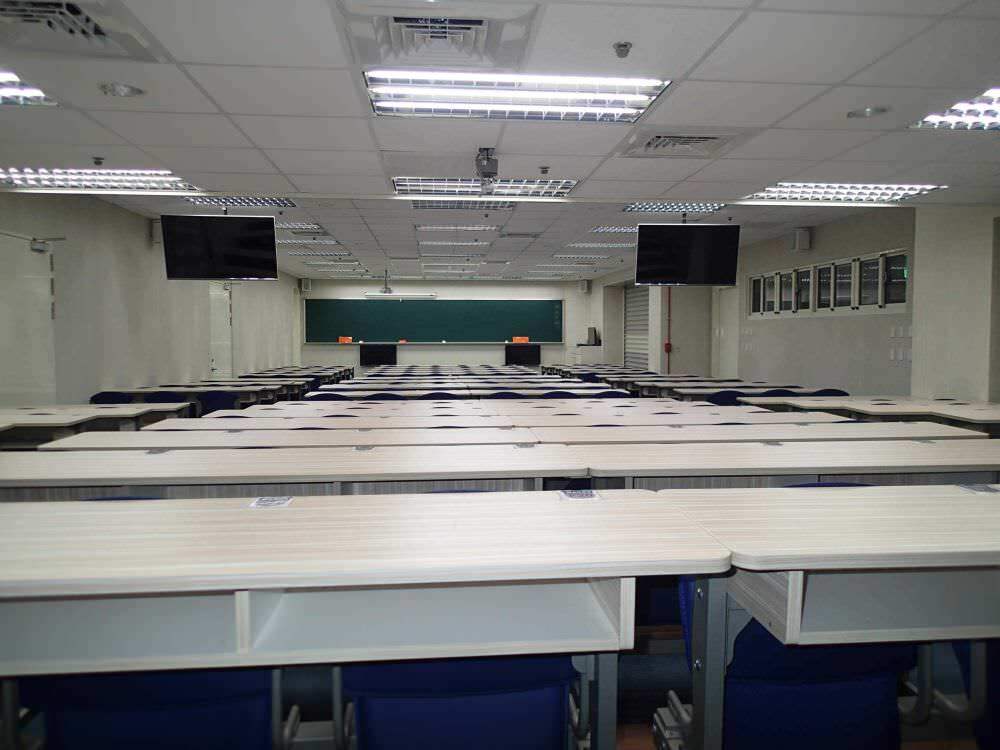

當教室裡的座位數過多時，後排的學生因為距離書寫版太遠，無法看清楚書寫版上的文字，因此需要安裝大尺寸的電視或投影機，將老師上課與板書的畫面直接顯示在電視上，方便學生抄寫。

某些需要技術性示範的教學，例如：髮型設計、醫學手術、餐飲烹飪等，因學生常圍觀老師觀看教學示範，造成部分學生可能無法看清楚示範教學，影響學生權益。以上所述的教學現場都需要建置「教室內直播系統」。

---

4

---

在控制室切換 TAKE 的鏡頭

Livebox / Livebox PRO 直播機需要連接 HDMI 螢幕直播，如果您有多台 Livebox / Livebox PRO 4K 直播機需要連接 HDMI 螢幕，建議您可以購買較小尺寸的螢幕，有些螢幕還有 HDMI Output 的 loop 連接埠，方便您串接其他設備，像是導播機等。

---

5

---

在控制室切換 TAKE 的鏡頭

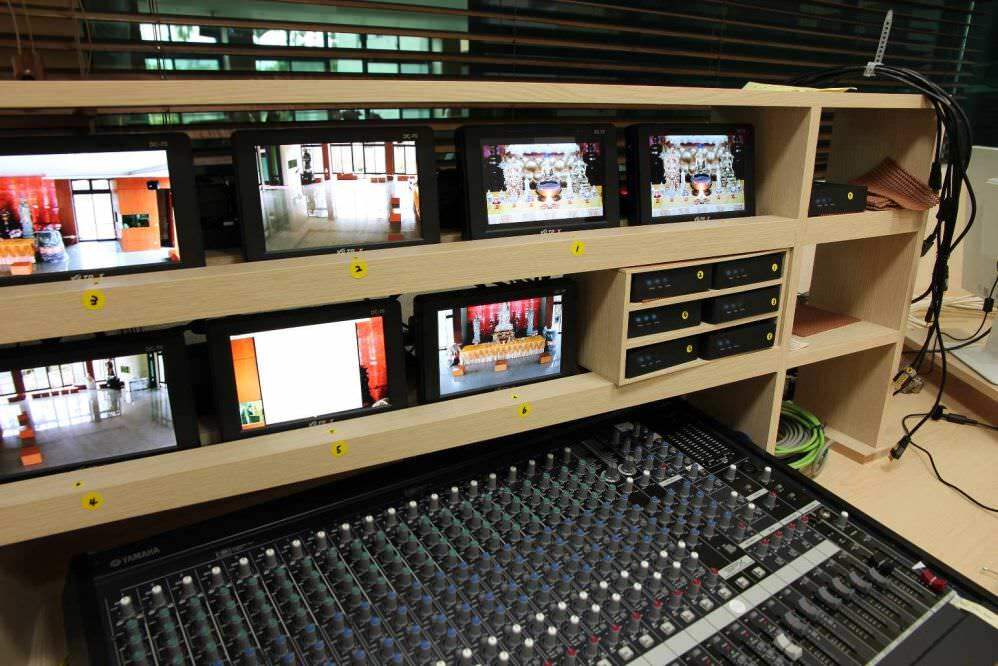

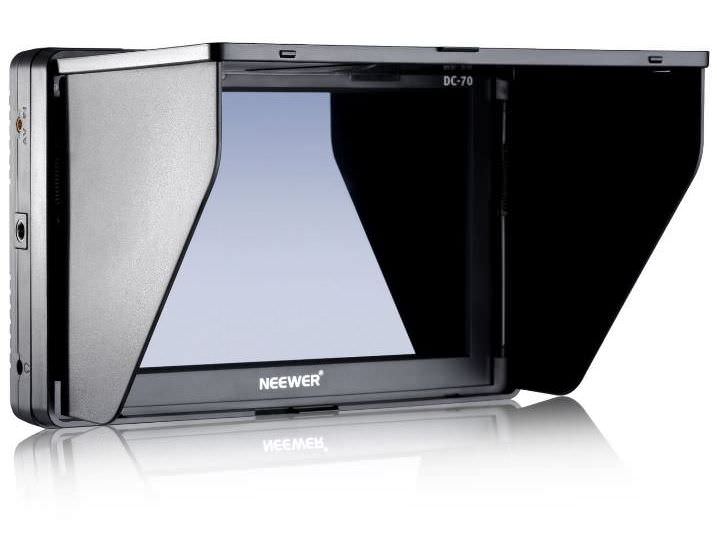

在 iFollow® 應用技術中，自動追蹤多機拍攝時，您需要在控制室切換 TAKE 的鏡頭，利用 7 吋 LCD 螢幕連接 Livebox / Livebox PRO 4K 直播機觀看現場即時影像成為非常重要的事，您可以多一台 Livebox / Livebox PRO 4K 直播機轉播 iFollow® 自動追蹤多機拍攝輸出的影像，方便您確認切換是否成功。

---

6

---

分割畫面監看

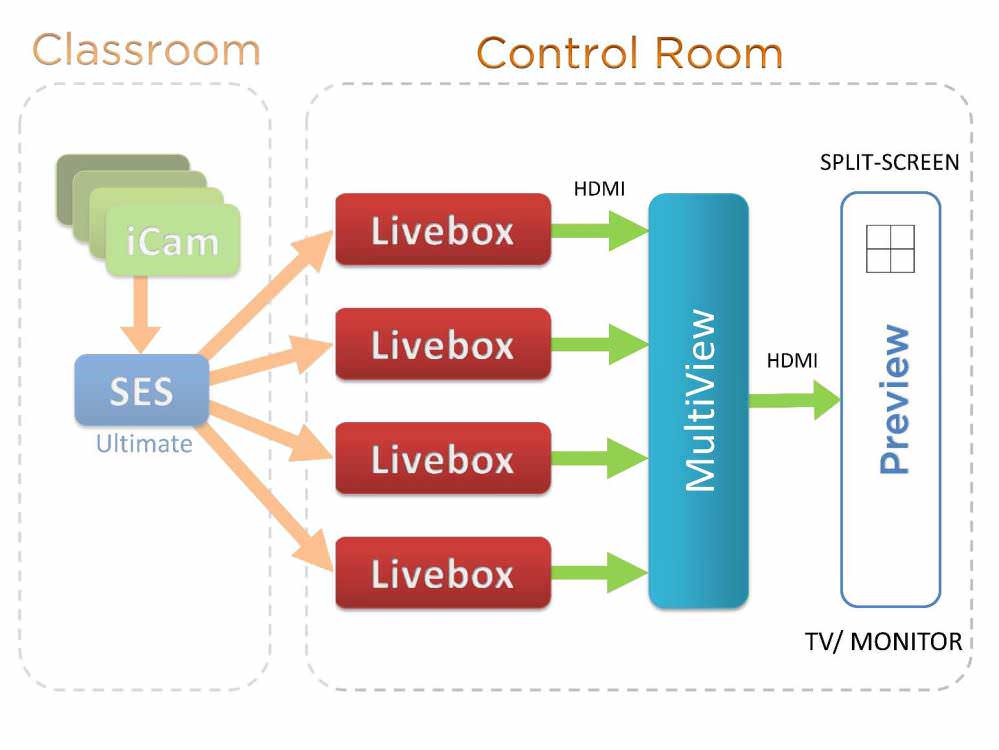

在某些監看室的空間受限，無法放置多台電視，建議您可添購畫面分割器(MultiView)，將多個畫面在單一電視上呈現。

---

7

---

分割畫面監看

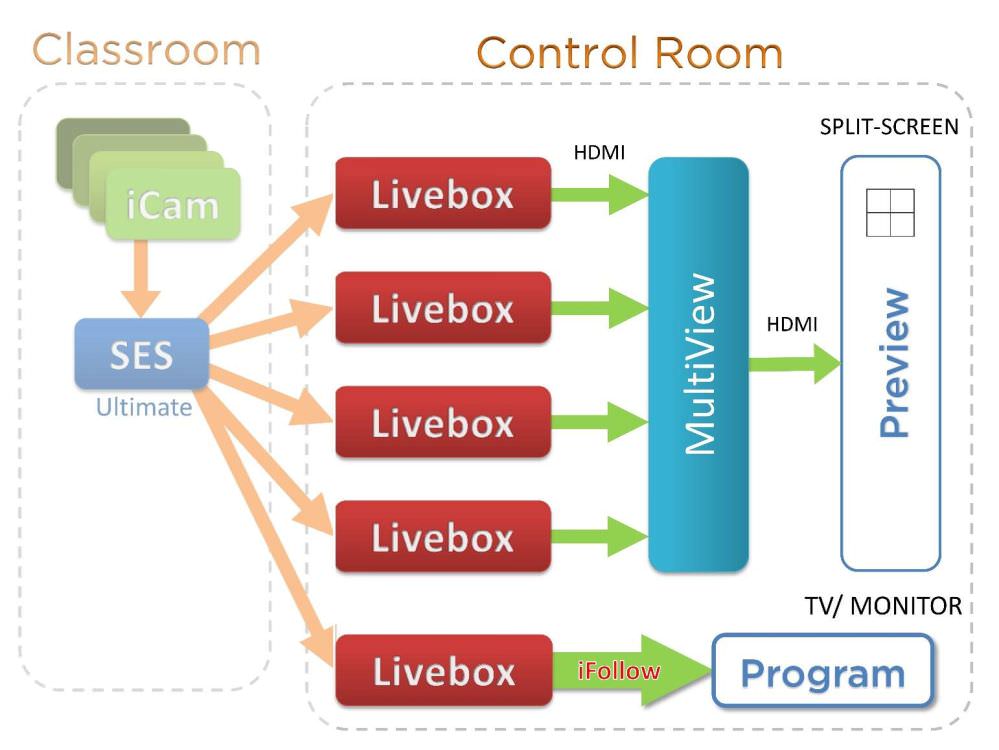

若教室內有使用 iFollow® 自動追蹤多機拍攝技術，您可以再增加一台 Livebox / Livebox PRO 4K 直播機，設定由 SES® 錄課直播系統旗艦版提供 iFollow® 自動追蹤多機拍攝技術分鏡後的影音串流(PROGRAM)，拍攝畫面切換時，Livebox / Livebox PRO 4K 直播機的影像也會隨之更換，如下圖所示。

---
