使用 Livebox 直播機

---

老師在Ａ教室上課時，Ｂ教室的學生可同步一起上課，Ａ教室與Ｂ教室不一定要在同一棟建築物裡，例如遠在花蓮的同學可以與台北的同學一起上課。

Livebox / Livebox PRO 直播機的出現是要解決原本使用 iCam® Live 監看軟體安裝在個人電腦(PC)上可能造成的不便，電腦可能因為其他背景軟體(例如防毒軟體等)在直播中意外執行，或是因不明原因造成直播訊號干擾或甚至中斷，客戶一直希望能有比Windows電腦更穩定、更可靠、非常容易使用且不需要後續維護的設備。

Livebox / Livebox PRO 4K 直播機就是為此而誕生，只要通電自動開機不用人工介入，就能直接顯示遠端 iCamMax 的超高畫質即時影像與聲音，斷電時自動關機，十分簡單好用。

直播機的設計原理就是要像家電用品一樣，非常穩定、可靠且方便使用。試想如果你家中的微波爐需要開機幾分鐘後，再點擊面板中的程式軟體才能開始微波，微波完還必須等它慢慢關機，這樣的設計絕對不是你喜歡的，但這就是 iCam® Live 監看軟體的使用寫照，對於頻繁使用的客戶而言非常不合適，尤其是人力吃緊的教育機構。使用 Livebox / Livebox PRO 直播機卻大大不同，如同家用電器般的簡約設計，插上電就可以直接使用，非常值得推薦給您。

---

1

---

使用 Livebox 搭配 iCam® Max 進行單向直播

老師上課的教室稱為上課教室，利用網路直播，在另一間教室同時上課，這間教室稱為直播教室。老師在上課教室教學，有學生在直播教室希望觀看與聆聽老師上課的即時影音。

請注意！iCam® Max 4K 攝影機最多能傳送二組超高畫質即時影音串流，如果您需要更多組即時影音串流，可以增加 SES® 錄課直播系統旗艦版工作站達成。

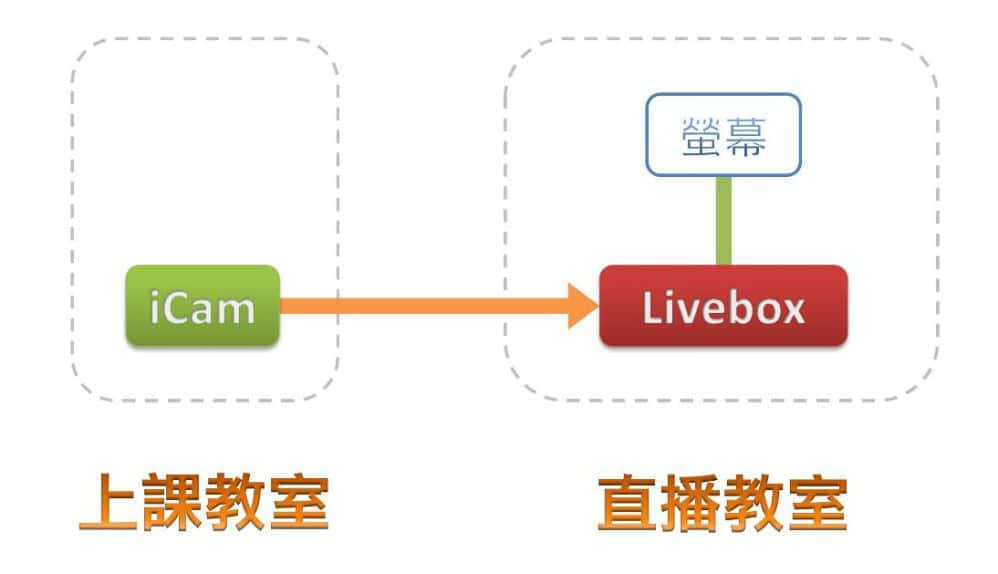

以下是僅有一間直播教室，沒有同時錄影需求的架構圖。

•   Livebox 直播機
•   Livebox PRO 4K 直播機
•   iCam® Max 4K 攝影機

---

2

---

上課錄影與一間直播教室同時進行時

老師在上課教室進行教學，同時希望將老師上課畫面錄製下來保存，另外有學生在直播教室希望觀看與聆聽老師上課的即時影音。

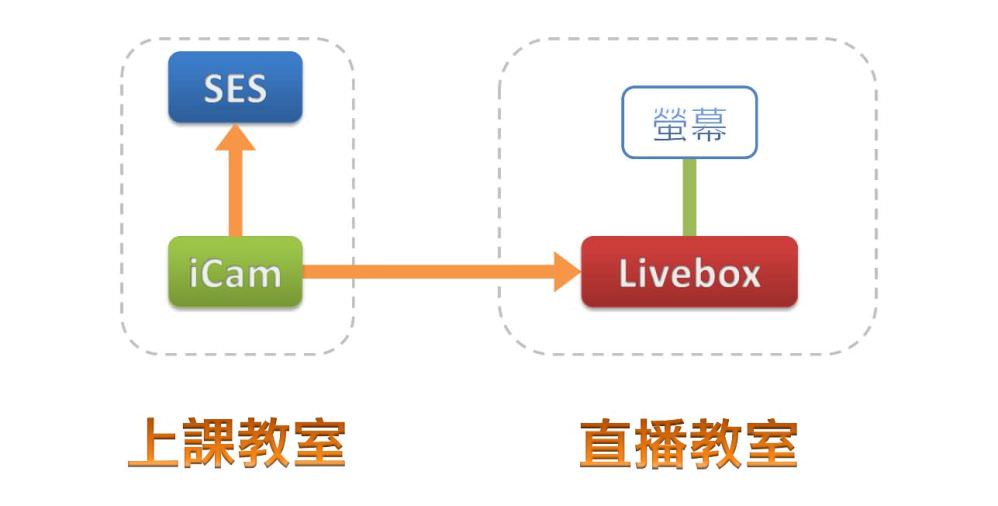

Livebox / Livebox PRO 直播機進行一間教室直播時，可同步使用 SES® 4K 錄課直播系統工作站、SES® One 單路錄課軟體 或 SVR 補課錄影軟體進行錄影，架構圖如下圖所示。

•   SES® 4K 錄課直播系統工作站
•   SES® One 單路錄課軟體
•   SVR 補課錄影軟體

---

3

---

二間直播教室同時上課，但不需要錄影

老師在上課教室進行教學，同時有學生在二間直播教室希望觀看與聆聽老師上課的即時影音。

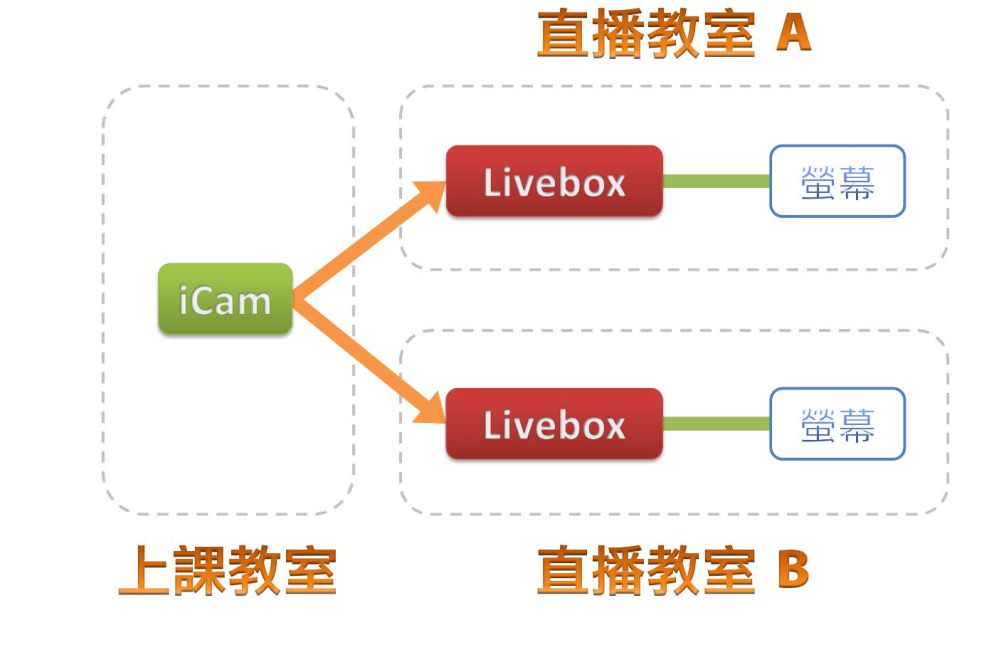

有二間直播教室，但同時間並無錄影，架構圖如下所示。

---

4

---

二間直播教室上課，並且同時錄影

老師在上課教室進行教學，同時希望將老師上課畫面錄製下來保存，另外有學生們在二間直播教室希望觀看與聆聽老師上課的即時影音。

有二間直播教室，但需要同時錄影時，可使用 SES® 錄課直播系統旗艦版工作站，直播教室使用 Livebox / Livebox PRO 4K 直播機連接大尺寸電視或投影機，讓學生們可以在直播教室內觀看老師精彩上課。

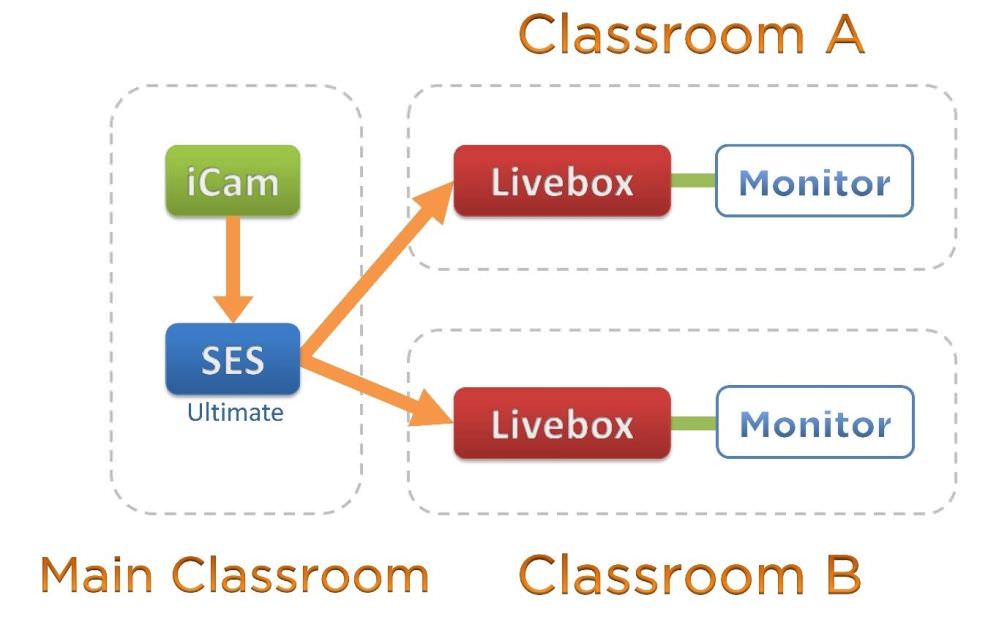

二間直播教室進行直播上課，同時間也進行錄影，架構示意圖如下所示：

---

5

---

三間直播教室上課，並且同時錄影

有三間直播教室，但需要同時錄影時，可使用 SES® 錄課直播系統旗艦版工作站，直播教室使用 Livebox / Livebox PRO 4K 直播機連接大尺寸電視或投影機，讓學生們可以在直播教室內觀看老師精彩上課。

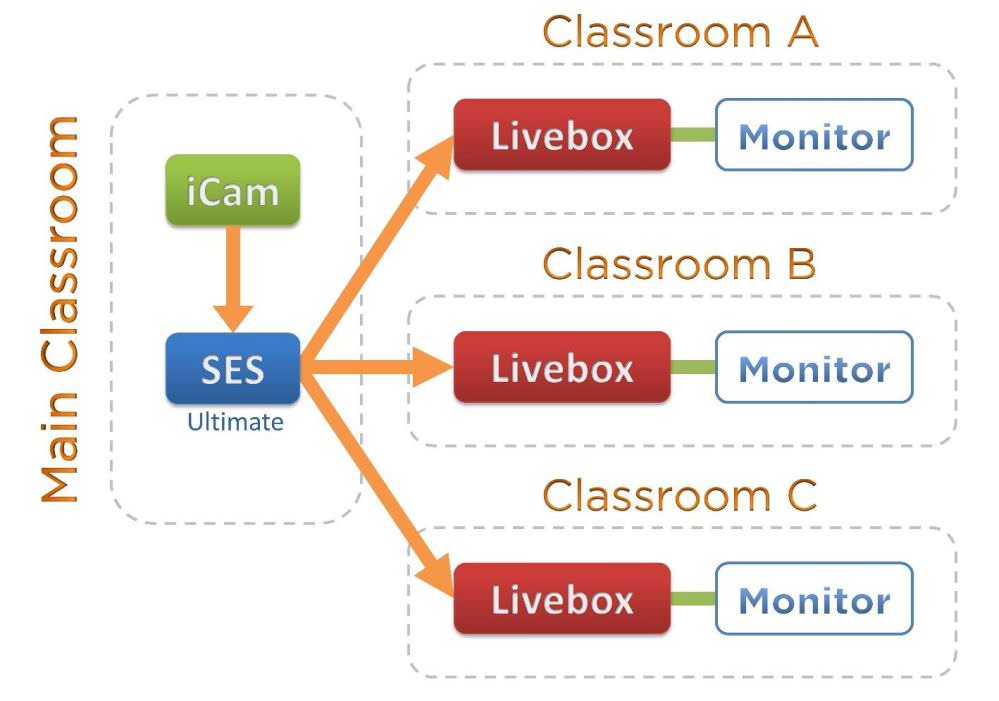

三間直播教室進行直播上課，同時間也進行錄影，架構示意圖如下所示：

---

6

---

單層單台 SES® 直播架構應用

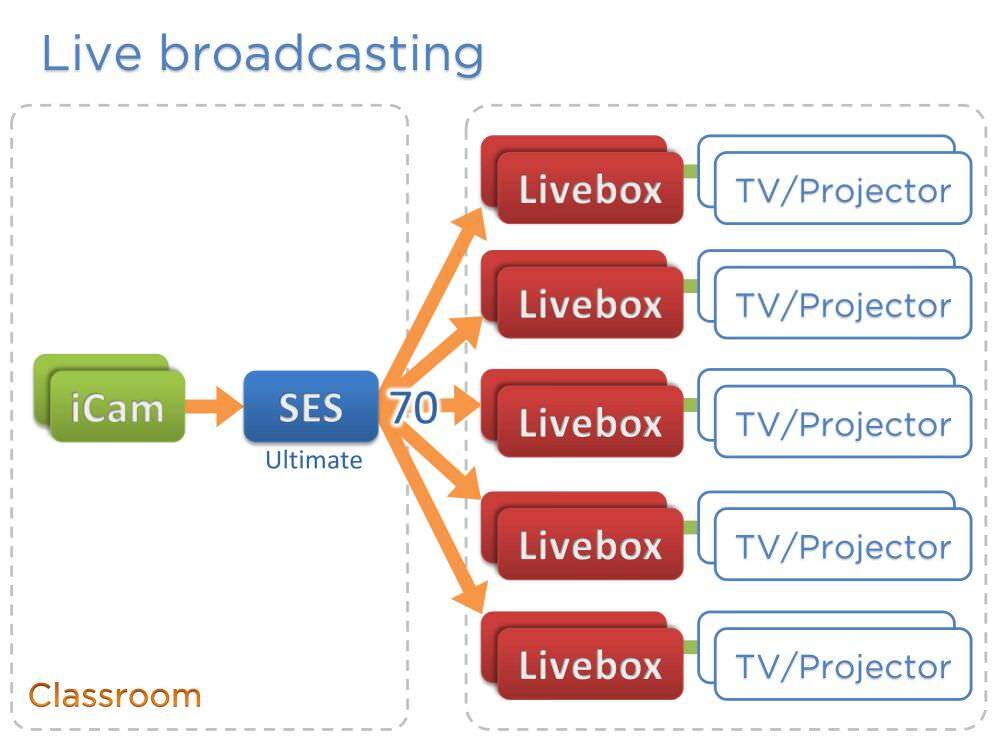

老師在上課教室進行教學，同時希望將老師上課畫面錄製下來保存，另外有學生在 70 間以上的直播教室希望觀看與聆聽老師上課的即時影音。 單層單台 SES® 直播架構利用 SES® 錄課直播系統旗艦版工作站，支援高達 70 台 Livebox / Livebox PRO 4K 直播機，讓您可在 70 間教室直播老師精彩上課，讓學習不再拘束在單一間上課教室，在任何直播教室都可以如臨現場般真實。 高達 70 間直播教室進行直播上課，同時間也進行課程錄影，架構示意圖如下所示：

單層單台 SES® 直播架構應用可支援高達 70 間直播教室。

---

7

---

單層雙台 SES® 直播架構應用

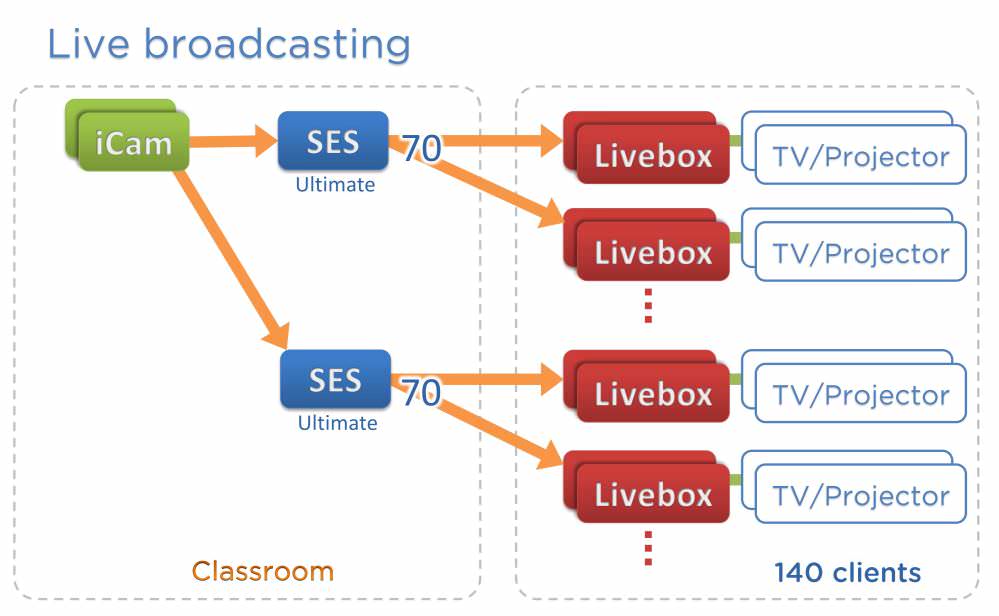

單層雙台 SES® 直播架構利用二台 SES® 錄課直播系統旗艦版工作站，支援高達 140 台 Livebox / Livebox PRO 4K 直播機，讓您可在 140 間教室直播老師精彩上課。 如果直播教室超過 140 間以上，可使用多台 SES® 錄課直播系統旗艦版工作站並聯協同工作，組成雙層單台或雙層雙台 SES® 直播架構，最多可高達 9,800 台 Livebox / Livebox PRO 4K 直播機同時直播，讓學習不再拘束在單一間上課教室，在任何直播教室都可以如臨現場般真實。 高達 140 間直播教室進行直播上課，同時間也進行課程錄影，架構示意圖如下所示：

單層雙台 SES® 直播架構應用可支援高達 140 間直播教室。

---

8

---

單台直播機架構

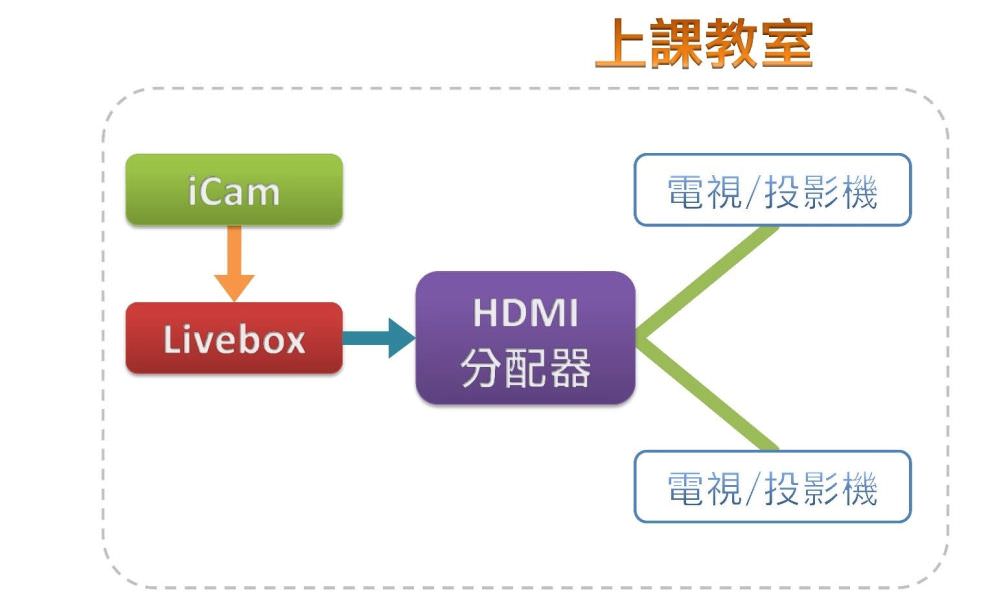

在同一間教室內，如果需要使用多台電視或投影機進行直播時，除了安裝多台 Livebox / Livebox PRO 4K 直播機外，你也可以只使用單台 Livebox/Livebox PRO 4K 直播機，搭配市售的 1 進 4 出或 1 進 8 出的 HDMI 分配器，將 HDMI 數位影音訊號傳送至多台電視或投影機，架構圖如下圖所示。

---

9

---

多台直播機架構

建置教室內直播系統十分容易，首先安裝 iCam® 攝影機拍攝老師教學與板書畫面，透過標準 TCP/IP 網路傳送影像至 Livebox / Livebox PRO 4K 直播機，直播機透過 HDMI 介面將超高畫質教學影音展現在電視上，如果需要更大畫面也可以連接投影機，架構圖如下圖所示。

•   iCam® 攝影機
•   iCam® Max 4K 攝影機

---

10

---

直播教室有多個電視/投影機拼接

使用 iFollow® 自動追蹤多機拍攝技術的上課教室，最佳直播方案就是在直播教室安裝多個電視/投影機進行畫面同時投放，如下圖所示。

•   iFollow® 自動追蹤多機拍攝技術

針對寬黑板的上課教室，直播教室可將螢幕/投影機相鄰無縫並排，可達到如臨現場的真實效果。

---

11

---

直播教室僅有單一電視/投影機

當您使用 iFollow® 自動追蹤多機拍攝技術直播時，直播教室只能使用 Livebox / Livebox PRO 4K 直播機，不能使用 iCam® Live 監看軟體，SES® 錄課直播系統必須是旗艦版(Ultimate)， SES® 專業版(Pro)並無直播功能，請您先將 Livebox / Livebox PRO 4K 直播機的網路 IP 位址輸入 SES® 4K 錄課直播系統工作站，將由 SES® 4K 錄課直播系統工作站提供 Livebox / Livebox PRO 4K 直播機的串流影音。其他請參考以下架構示意圖。

當您進行直播時，仍然可以進行錄影工作(由 SES® 錄課直播系統旗艦版工作站負責，SES® 可同時直播與錄影)，如上圖所示。但值得注意的是一定需要有 SES® 錄課直播系統旗艦版工作站，因為有 SES® 錄課直播系統旗艦版才能提供 Livebox / Livebox PRO 4K 直播機來自 iFollow® 自動追蹤多機拍攝技術的影音串流。

使用 iFollow® 自動追蹤多機拍攝技術時亦可針對多間教室進行直播，快速達到一間教室上課，全校多點同步上課。

---

12

---

二間教室雙向互動直播

如果在同一地點或不同地點的兩間教室內各架設一支 iCam® / iCam® PRO / iCam® Pro Live / iCam® Max 4K 攝影機，Ａ教室拍攝老師，Ｂ教室拍攝學生，這就形成雙向互動的教學模式。 特別注意的是兩間教室各自必須有兩套擴大機，才能避免聲音在擴大機內產生無窮迴圈(回音，英文是 echo)。

•   iCam® 攝影機
•   iCam® PRO 攝影機
•   iCam® Pro Live 攝影機
•   iCam® Max 4K 攝影機
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

13

---

多間教室雙向互動直播

如果您是在一地點的教室內上課，但同時需要與不同地點的多間教室進行直播互動，以下的架構圖非常適合。

•   SES® 4K 錄課直播系統工作站

有了雙向互動直播，拉近了老師與學生的距離。

---

14

---

總校上課，各地分校觀看直播

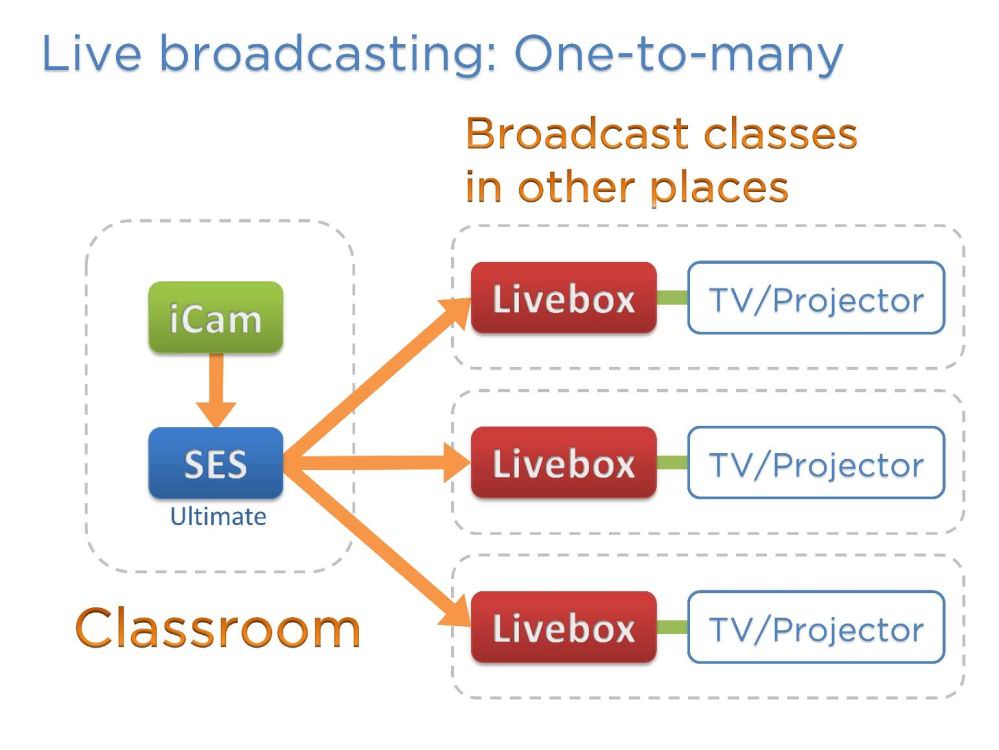

iLearning 解決方案非常適合一對多直播，例如總校上課，各分校同步觀看的需求，架構圖如下所示：

•   iCam® 攝影機
•   iCam® PRO 攝影機
•   iCam® Pro Live 攝影機
•   iCam® Max 4K 攝影機
•   SES® 4K 錄課直播系統工作站
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

15

---

單台 Livebox PRO 4K 直播機架構

根據以上的客戶需求，我們可以使用多台 iCam® 攝影機與一台 Livebox PRO 4K 直播機組成活動室直播系統，由工作人員選定頻道，將活動影音透過 HDMI 分配器，傳送至每個房間的電視，顯示出相同畫面與聲音，活動室的影音立即映入眼簾。

•   iCam® 攝影機
•   Livebox PRO 4K 直播機

---

16

---

多台 Livebox PRO 4K 直播機架構

如果您發現在使用 HDMI 分配器上有所不及之處，例如距離太遠、跨不同樓層、重新佈線有難度等，您也可以加入 SES® 錄課直播系統旗艦版，與攝影機、直播機等建築起無距離限制的頻道直播系統，詳細架構圖請參考下圖所示。 更棒的是直播頻道管理者，亦即控制直播的工作人員不需要逐一前往每間房間切換 Livebox PRO 4K 直播機頻道，管理者只需要使用安裝在 Android 平板或手機中的 Livemote APP 行動軟體，透過 WiFi 無線網路或網際網路，執行一次頻道切換動作，全部房間內的 Livebox PRO 4K 直播機立刻顯示目前正在舉辦活動的活動室畫面，非常方便好用！

•   Livemote APP

---

17

---

雙層單台 SES® 直播架構應用

如果您需要將即時影像傳送至非常多觀看端，且在不同地點的教室，我們的系統可以為您達成。SES® 錄課直播系統旗艦版(Ultimate)可提供影音串流給其他 SES® 錄課直播系統旗艦版，數量可以高達 70 台，雙層單台 SES® 架構可服務高達 4,900 個觀看端，觀看端可使用 Livebox / Livebox PRO 4K 直播機，連結電視或投影機等大螢幕上課觀看。

•   Livebox 直播機
•   Livebox PRO 4K 直播機

請參考以下雙層單台架構。

---

18

---

雙層雙台 SES® 直播架構應用

雙層雙台 SES® 架構可服務高達 9,800 個觀看端，觀看端可使用 Livebox / Livebox PRO 4K 直播機，連結電視或投影機等大螢幕上課觀看。

•   Livebox 直播機
•   Livebox PRO 4K 直播機

請參考以下雙層雙台架構。

雙層雙台 SES® 直播架構應用的觀看端可高達 9,800 個。

---

19

---

監看室直播系統

您可以利用 Livebox / Livebox PRO 4K 直播機來達成。簡單來說，如果教室現場有三支 iCam® / iCam® PRO / iCam® Pro Live 攝影機，您需要同時看到這三支攝影機的即時影像，您僅需要三台 Livebox / Livebox PRO 4K 直播機透過 HDMI 線連接電視就可以達成，如下圖所示。

•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

20

---

iFollow® 多機拍攝環境

若教室內有使用 iFollow® 自動追蹤多機拍攝技術，您可以再增加一台 Livebox / Livebox PRO 4K 直播機，設定由 SES® 錄課直播系統旗艦版提供 iFollow® 分鏡後的影音串流(PROGRAM)，拍攝畫面切換時，該 Livebox / Livebox PRO 4K 直播機的影像也會隨之更換，架構如下圖所示。

---

21

---

同一教室內直播

當教室裡的座位數過多時，後排的學生因為距離書寫版太遠，無法看清楚書寫版上的文字，因此需要安裝大尺寸的電視或投影機，將老師上課與板書的畫面直接顯示在電視上，方便學生抄寫。

某些需要技術性示範的教學，例如：髮型設計、醫學手術、餐飲烹飪等，因學生常圍觀老師觀看教學示範，造成部分學生可能無法看清楚示範教學，影響學生權益。以上所述的教學現場都需要建置「教室內直播系統」。

---

22

---

在控制室切換 TAKE 的鏡頭

Livebox / Livebox PRO 直播機需要連接 HDMI 螢幕直播，如果您有多台 Livebox / Livebox PRO 4K 直播機需要連接 HDMI 螢幕，建議您可以購買較小尺寸的螢幕，有些螢幕還有 HDMI Output 的 loop 連接埠，方便您串接其他設備，像是導播機等。

---

23

---

在控制室切換 TAKE 的鏡頭

在 iFollow® 應用技術中，自動追蹤多機拍攝時，您需要在控制室切換 TAKE 的鏡頭，利用 7 吋 LCD 螢幕連接 Livebox / Livebox PRO 4K 直播機觀看現場即時影像成為非常重要的事，您可以多一台 Livebox / Livebox PRO 4K 直播機轉播 iFollow® 自動追蹤多機拍攝輸出的影像，方便您確認切換是否成功。

---

24

---

分割畫面監看

在某些監看室的空間受限，無法放置多台電視，建議您可添購畫面分割器(MultiView)，將多個畫面在單一電視上呈現。

---

25

---

分割畫面監看

若教室內有使用 iFollow® 自動追蹤多機拍攝技術，您可以再增加一台 Livebox / Livebox PRO 4K 直播機，設定由 SES® 錄課直播系統旗艦版提供 iFollow® 自動追蹤多機拍攝技術分鏡後的影音串流(PROGRAM)，拍攝畫面切換時，Livebox / Livebox PRO 4K 直播機的影像也會隨之更換，如下圖所示。

---

26

---

使用 iFollow® 自動追蹤多機拍攝時透過 Google Meet 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 Google Meet 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 Google Meet 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

27

---

使用 iFollow® 自動追蹤多機拍攝時透過 Zoom 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 Zoom 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 Zoom 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

28

---

使用 iFollow® 自動追蹤多機拍攝時透過 Microsoft Teams 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 Microsoft Teams 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 Microsoft Teams 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

29

---

使用 iFollow® 自動追蹤多機拍攝時透過 YouTube 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 YouTube 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 YouTube 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

30

---

使用 iFollow® 自動追蹤多機拍攝時透過 Facebook 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 Facebook 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 Facebook 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

31

---

使用 iFollow® 自動追蹤多機拍攝時透過 Cisco Webex 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 Cisco Webex 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 Cisco Webex 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

32

---

使用 iFollow® 自動追蹤多機拍攝時透過 Twitch 直播

如果您使用的是 iFollow® 自動追蹤多機拍攝技術架構，達到 Twitch 直播也不會是件難事。您只需要增加一台 Livebox / Livebox PRO 4K 直播機，分鏡後的影像透過 HDMI 傳送給直播擷取盒，HDMI 直播擷取盒可以直接上網購買 。接著，設定與線上直播平台或 OBS Studio 串接完成後即可開始直播。

以下是使用 iFollow® 自動追蹤多機拍攝時透過 Twitch 直播的架構圖。

•   iFollow® 自動追蹤多機拍攝技術
•   Livebox 直播機
•   Livebox PRO 4K 直播機

---

33

---

接入有線電視頻道，對有線電視用戶或社區直播

當您希望 Livebox / Livebox PRO 4K 直播機的教學直播影音能透過社區或大廈的有線電視頻道傳送給住戶時，您只需要增購以下設備即可達成。 傳統有線電視：HDMI 轉 RF(同軸射頻) 最新數位電視：HDMI 信號轉 DVB-T 數位 HD 電視信號的數位調變器 如果您位於中國、香港、澳門地區，有線電視是屬於 DTMB 規格，您需要使用轉換設備，例如 DTMB Encoder Modulator DMODS1/DMODHD1 來達成。

藍眼科技的上課直播系統可以與第四台有線電視系統完美整合。

---
